ボルトオン型ブロワー

ボルトオン型ブロワー

神谷商事 (Kamiya Trading Corporation)

本設備はプラスチックや木材チップなどの粉砕物や原材料の粉体を吸込口より空気と共にケーシング内に取込み排出口から空気と共に排出します。 配管接続をすることで対象物を空気輸送することが可能です。

製品の特長

  • 測板は高強度材を無垢から加工しています。寿命は通常の5倍から10倍を実現しました。
  • 吸引/排出口をコングスギルド社製OKパイプが取付可能な形状に設計しています。
  • コングスギルド社製OKパイプを使用することで配管の脱着が容易に行えます。

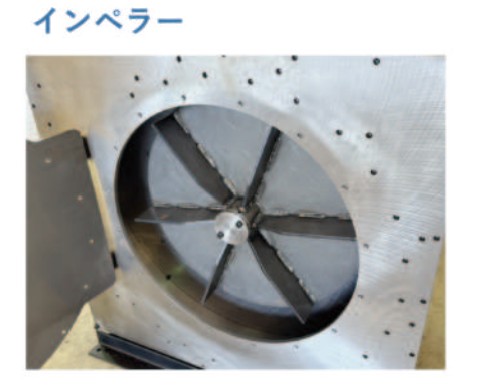

対象物をインペラーに直接当てて排出口まで送り込むため、嵩比重が大きい対象物でも難なく空気輸送が可能です。
対象物によりインペラーの摩耗を考慮した材質が選択可能です。 ※標準:S45C材
HARDOX500高強度材を使用したインペラーの製作も可能です。

対象物をインペラーに直接当てて排出口まで送り込むため、嵩比重が大きい対象物でも難なく空気輸送が可能です。 対象物によりインペラーの摩耗を考慮した材質が選択可能です。 ※標準:S45C材 HARDOX500高強度材を使用したインペラーの製作も可能です。

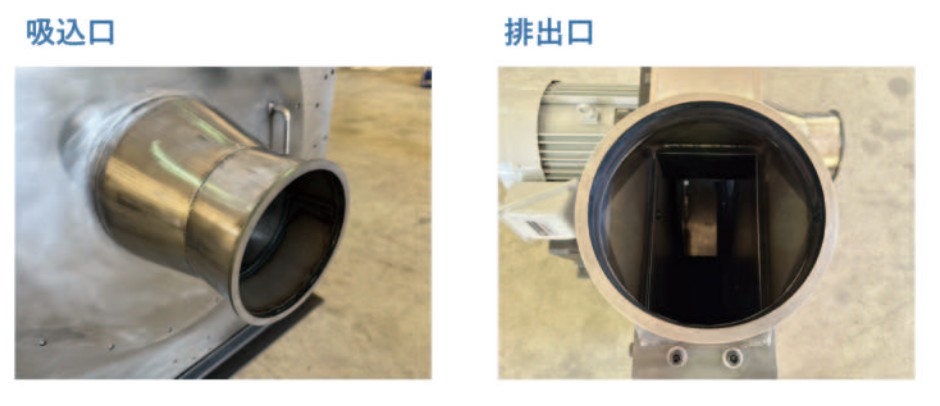

標準でコングスギルド社製OKパイプを取付けられる Φ160mmの口径を採用しています。
ニーズに合わせて任意の口径、フランジ形状での製作も可能です。

標準でコングスギルド社製OKパイプを取付けられる Φ160mmの口径を採用しています。 ニーズに合わせて任意の口径、フランジ形状での製作も可能です。

外形寸法

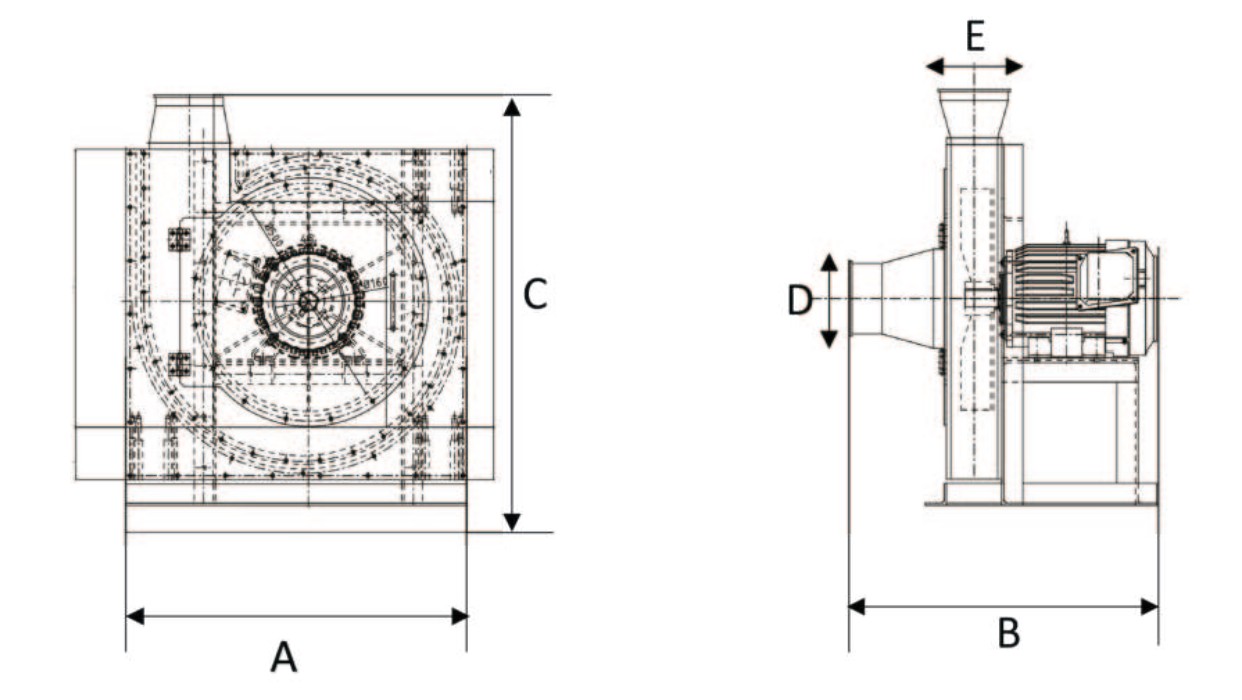

ボルトオン型ブロワー 外形寸法図

外形寸法図

横にスクロールできます

項目 K-OP220型 K-OP330型 K-OP550型 K-OP750型 K-OP1100型
A 700mm 800mm 810mm 830mm 860mm
B 540mm 580mm 650mm 670mm 750mm
C 810mm 880mm 930mm 950mm 970mm

対象物

粉砕プラスチック

粉砕プラスチック

木質ペレット

木質ペレット

木質チップ

木質チップ

軟質系プラスチック

軟質系プラスチック

塩ビ管粉砕品

塩ビ管粉砕品

紙粉

紙粉

石膏ボード粉砕物

石膏ボード粉砕物

プラスチックペレット

プラスチックペレット

ラインナップ

ボルトオン型ブロワー ボルトオン型ブロワー
ボルトオン型ブロワー
型番 K-OP220型
動力 2.2 kW
周波数 50/60 Hz
主軸最高回転数 2800-3200 rpm
主軸径 24mm
インペラー外径 440mm
インペラー羽枚数 6 枚
吸込口 外径(D) Φ 160mm
排出口 外径(E) Φ 160mm
インペラー材質(標準) S45C材
全圧 1000-1200 Pa
風量 2000-2200 m³/h
機械重量 250 kg
機械サイズ 700×​540×​810mm
ボルトオン型ブロワー ボルトオン型ブロワー
ボルトオン型ブロワー
型番 K-OP370型
動力 3.7 kW
周波数 50/60 Hz
主軸最高回転数 2800-3200 rpm
主軸径 28mm
インペラー外径 490mm
インペラー羽枚数 6 枚
吸込口 外径(D) Φ 160mm
排出口 外径(E) Φ 160mm
インペラー材質(標準) S45C材
全圧 1500-1800 Pa
風量 3000-3300 Pa
機械重量 300 kg
機械サイズ 800×​580×​880mm
ボルトオン型ブロワー ボルトオン型ブロワー
ボルトオン型ブロワー
型番 K-OP550型
動力 5.5 kW
周波数 50/60 Hz
主軸最高回転数 2800-3200 rpm
主軸径 38mm
インペラー外径 545mm
インペラー羽枚数 6 枚
吸込口 外径(D) Φ 160mm
排出口 外径(E) Φ 160mm
インペラー材質(標準) S45C材
全圧 2000-2400 Pa
風量 4000-4400 m³/h
機械重量 400 kg
機械サイズ 810×​650×​930mm
ボルトオン型ブロワー ボルトオン型ブロワー
ボルトオン型ブロワー
型番 K-OP750型
動力 7.5 kW
周波数 50/60 Hz
主軸最高回転数 2800-3200 rpm
主軸径 38mm
インペラー外径 575mm
インペラー羽枚数 6 枚
吸込口 外径(D) Φ 160mm
排出口 外径(E) Φ 160mm
インペラー材質(標準) S45C材
全圧 3000-3500 Pa
風量 5000-5500 m³/h
機械重量 470 kg
機械サイズ 830×​670×​950mm
ボルトオン型ブロワー ボルトオン型ブロワー
ボルトオン型ブロワー
型番 K-OP1100型
動力 11 kW
周波数 50/60 Hz
主軸最高回転数 2800-3200 rpm
主軸径 38mm
インペラー外径 575mm
インペラー羽枚数 6 枚
吸込口 外径(D) Φ 160mm
排出口 外径(E) Φ 160mm
インペラー材質(標準) S45C材
全圧 4000-4500 Pa
風量 6000-6500 m³/h
機械重量 530 kg
機械サイズ 860×​750×​970mm
